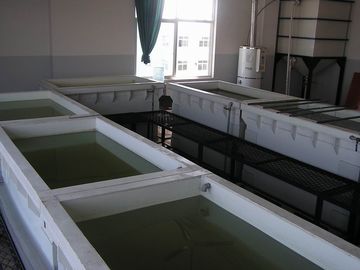

สายการผลิตอลูมิเนียมผงเคลือบผิวด้วยการแช่ถังปรับสภาพระบบ
รายละเอียดอย่างรวดเร็ว:
1. ภาพแสดงเตาอบความชื้นแห้งการปรับสภาพของมันคือกรมทรัพย์สินทางปัญญาประเภทระบบสายพานลำเลียงในสายนี้จะถูกควบคุมจังหวะ
2. การปรับสภาพเคลือบสายการผลิตนี้มีกรมทรัพย์สินทางปัญญาประเภทระบบสายพานลำเลียงเป็นจังหวะควบคุม ห่วงโซ่ลำเลียงประตูนิวเมติกและการกระทำของผงแช่ถูกควบคุมโดย PLC
พารามิเตอร์การออกแบบ
เลขที่ | ชิ้น | พื้นฐานการออกแบบ |
1 | ผลของงาน | อลูมิเนียม |
2 | ความหนาสูงสุดของวัสดุ | ≤1.2mm |
3 | วิธีการรักษาก่อน | แช่รักษาก่อน |
4 | วิธีการฉีดพ่นผง | Manual + อัตโนมัติ |
5 | ขนาดสูงสุดของชิ้นงานแขวนคอในสายการประกอบ | L × W × H = 6800 × 200 × 1900 (mm) |
6 | น้ำหนักสูงสุดของชิ้นงาน | ≤70Kg / แขวน (รวมทั้งคานทรงตัว) |
7 | วิธีการแขวน | จุดดับเบิลแขวน |
8 | ห่วงโซ่ลำเลียงระงับในสายการประกอบ | QXG-200 รุ่นน้ำหนักแขวนสูงสุด 35kg |
9 | กรรไกรสนามภาพยนตร์ในสายการประกอบ | 7200mm / 2pieces |
10 | การคำนวณความเร็วกระบวนการในสายการประกอบ | ความเร็วในการประมวลผล: 0.8m / นาที |
11 | การผลิตช่วงความเร็วบรรทัด | 0 ~ 1.5 เมตร / นาทีปรับ |
12 | อุณหภูมิบ่มผง | 180 ~ 200 ℃ (ก๊าซของเหลวร้อนโดยตรง) |
13 | เวลาเคลือบผง | 16min-20min (ยกเว้นไปยังส่วนม่านอากาศ) |
14 | แหล่งที่มาของความร้อนของการบ่มอุโมงค์ | ก๊าซของเหลวร้อนโดยตรง |
15 | เตาอบคายน้ำ: | ≤110℃ (ก๊าซของเหลวร้อนโดยตรง) |
เตาอบแห้งความชื้น
ขนาดรูปร่างหน้าตา: (L) × 7600mm (W) × 2200mm (H) 1850mm
วัสดุ: คณะกรรมการด้านนอกδ = 1.0mm เหล็กแผ่นรีดเย็นเหล็กคณะกรรมการลูกฟูก
คณะกรรมการภายในδ = 1.0mm คณะกรรมการชุบสังกะสี
ฉนวนกันความร้อนthicknessδ = 100㎜,
วัสดุฉนวนกันความร้อน: ร็อควู;
อุณหภูมิ: ≤110℃ (อลูมิเนียม)
ความร้อนสูงสุด: 110 ℃≤60min,
การเผาไหม้ก๊าซเครื่องรุ่น: RIELLO FS20
การส่งออกปริมาณความร้อน: 200000 กิโลแคลอรี / ชั่วโมง
ประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อนอากาศ 90%
พารามิเตอร์ในกระบวนการและรายการวัสดุบ่มอุโมงค์
เลขที่ | ชื่อ | ข้อมูล |
1 | ขนาดภายนอกของอุโมงค์อบแห้ง: | 21000mm × 940 (1240) มม× 3720mm |
2 | ขนาดของส่วนอุโมงค์อบแห้ง: | (W) × 700mm (H) 3050mm (โปรดดูรูปแบบ) |
3 | รูปแบบของอุโมงค์อบแห้ง: | ตรงไป |
4 | ความหนาของคณะกรรมการฉนวน: | , คณะกรรมการด้านข้าง: 150mm หลังคา / คณะกรรมการด้านล่าง: 150mm |
5 | แผ่นด้านในและด้านนอกของชั้นฉนวนกันความร้อน: | คณะกรรมการภายใน: δ0.8คณะกรรมการสังกะสีคณะกรรมการด้านนอก: บอร์ดเคลือบสีδ0.8 |
6 | ส่งท่อลม | δ 1.0mm คณะกรรมการสังกะสี |
7 | อุปกรณ์ไอเสียธรรมชาติ: | 2 ชิ้น |
8 | ความสูงของฐาน: | 430mm |
9 | ส่งวิธีลม: | ด้านการส่งด้านข้างขึ้นไปด้านหลัง |
10 | ระยะเวลาในการอบแห้งที่มีประสิทธิภาพ: | เกี่ยวกับ 18m (ยกเว้นความยาวของส่วนม่านอากาศ) |
11 | เวลาอบ: | เกี่ยวกับ 16min-20min |
12 | เวลาเครื่องทำความร้อน (เตาว่าง): | เกี่ยวกับ 40min |
13 | อุณหภูมิความร้อน: | อุณหภูมิปกติ ~ 200 ℃ปรับ |
14 | ระยะเวลาการทำงาน: | เกี่ยวกับ 4 ชิ้น / นาที |
15 | 200000 กิโลแคลอรีสแตนเลสเครื่องแลกเปลี่ยนความร้อน | 1 ชุด |
16 | 200000 KCL กล่องแลกเปลี่ยนความร้อน: | 1 ชุด (จานด้านนอก: δ1.oมิลลิเมตรจานเย็นแผ่นภายใน: δ1.oมมกระดานสังกะสี) |
17 | ความร้อนพัดลมร่างเหนี่ยวนำ: | 1set (4.0KW) มี 6 # ใบพัดปริมาณอากาศเกี่ยวกับ: 10000m 3 / H |
18 | เครื่องยนต์ก๊าซเผาไหม้: | 1 ชุด FS20 (200000 กิโลแคลอรี) |
19 | เครื่องปรับอากาศม่าน: | 2sets |
ห้องสเปรย์ผงและห้องแยกห้องผง
เลขที่ | ชื่อ | ข้อมูล |
1 | ขนาดด้านนอกของห้องแป้ง: | 6000mm × 1400mm × 3600mm (โปรดดูรูปแบบ) (1set) |
2 | วัสดุของห้องแป้ง: | คณะกรรมการ sidetopbottom: δ1.5mmคณะกรรมการเย็น (พื้นผิวการฉีดพ่น) |
3 | ระบบกล้องวงจรปิด | 1 ชุด |
4 | เครื่องพ่นสารเคมีไฟฟ้าสถิตอัตโนมัติ: | 6sets |
5 | เครื่องพ่นสารเคมีคู่มือการใช้งาน | 2sets |
6 | รีไซเคิล 8 แกน ของอุปกรณ์บนและล่าง | 2 (จานร้อนและจานเย็นเพื่อให้) ความสูงของตัวกรอง: 660mm |
7 | การกู้คืนแฟน | 2sets (7.5kW) ปริมาณอากาศ: 10000m 3 / ชุด |
8 | การระเบิดหลอดไฟนีออน; | ละ 1 ชิ้นส่วนของฝ่ายเดียว |
9 | ห้องแยก: | 7.5m 5.2m ×× 4.0m, ร่างกายของหอการค้า adopts กรอบอลูมิเนียมและโครงสร้างคณะกรรมการ50㎜sandwich |

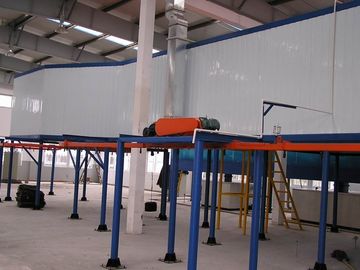

ระบบสายพานลำเลียง Suspension:
เลขที่ | ชื่อ | สเปค |
1 | แบบห่วงโซ่ Suspension: | QXG-200 |
2 | ทางลาด | 200mm |
3 | จุดเดียวของรอก: | ≤35Kg (รวม Spreader) ที่ |
4 | รวมความยาวของห่วงโซ่การระงับ: | 82m |
